Hy kawan -kawan ...
Datang lagi di Blog sederhana ini ..
Bagi para pemula , seperti saya !!!
Disini saya ingin menyampaikan , cara membuat Part pada Inventor 2011...
Mudahan dapat berguna bagi kawan-kawan yang ingin belajar !!!
Selamat belajar !!!
Langsung Saja !!!
Langkah-langkah :
1. Harus memiliki Software Autodesk Inventor 2011 atau yang versi lain .
2. Setelah kawan-kawan memiliki software tersebut , langsung saja Operasikan software tersebut .

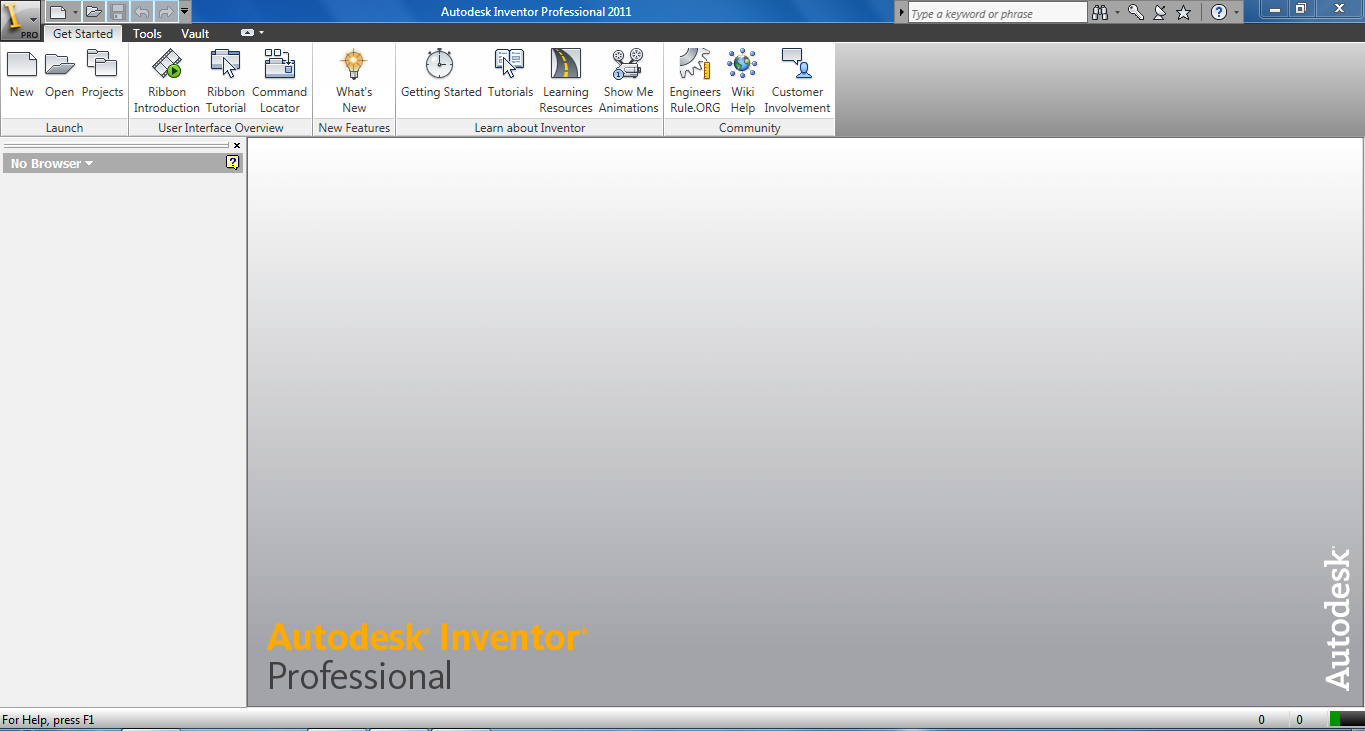

4. Setelah kawan-kawan buka software tersebut , maka akan tampil seperti dibawah ini !
5. Selanjutnya , kita akan buat Part pada Inventor , Software Inventor berbeda dengan Autocad . Di Inventor kita buat perbagian -bagian , setelah selesai , kita assambly.
Klik New , maka akan tampil seperti dibawah ini , lalu pilih Metric dan pilih Standart(mm).ipt.
6. Setelah klik Standart(mm).ipt maka akan tampil jendela seperti dibawah ini !
7. Jendela di atas masih dalam lembar kerja untuk 3D , Di inventor , pertama yang kita harus lakukan adalah membuat Sketch , Sebelum kita masuk pada sketch kita harus mengerti sumbu Origin . Di sumbu Origin inilah kita akan membuat sebuah Part . Kita menggunakan sumbu Origin sesuai kebutuhan kita dalam mendesain .
YZ plane = Sumbu Y dan Sumbu Z yang kita gunakan.
XZ plane = Sumbu X dan Sumbu Z yang kita gunakan.XY plane = Sumbu X dan Sumbu Y yang kita gunakan.
Setelah kita mengerti Sumbu origin , kita langsung saja buat Sketch di XY plane , caranya seperti dibawah ini !!!
Klik kanan "XY Plane " lalu pilih "New Sketch".
Maka akan tampil seperti di bawah ini , Jendela Sketch , Disinilah kita membuat desain 2D , kita desain 2D sama seperti Autocad pada umumnya !!!
Untuk selanjutnya , Langsung saja Lihat Tutorial Videonya agar kawan-kawan cepet mengerti dasarnya .
Ini Video Tutorial tentang Pengenalan Awal dan Cara membuat Part pada Inventor !!!
