0 Tutorial Fitur Chamfer dan Fillet pada Inventor

Fillet berfungsi untuk membuat pertemuan antara 2 garis (line) atau busur (arc) menjadi cembung atau cekung.
Langkah-langkah dalam menggunakan Fitur Fillet

1. Klik icon Fillet , lalu akan tampil jendela

2. Fillet memiliki 3 Mode yaitu edge , loop dan feature
   a. Edge
       Membuat bagian menjadi cembung atau cekung pada salah satu rusuk pada suatu objek.

Hasilnya:

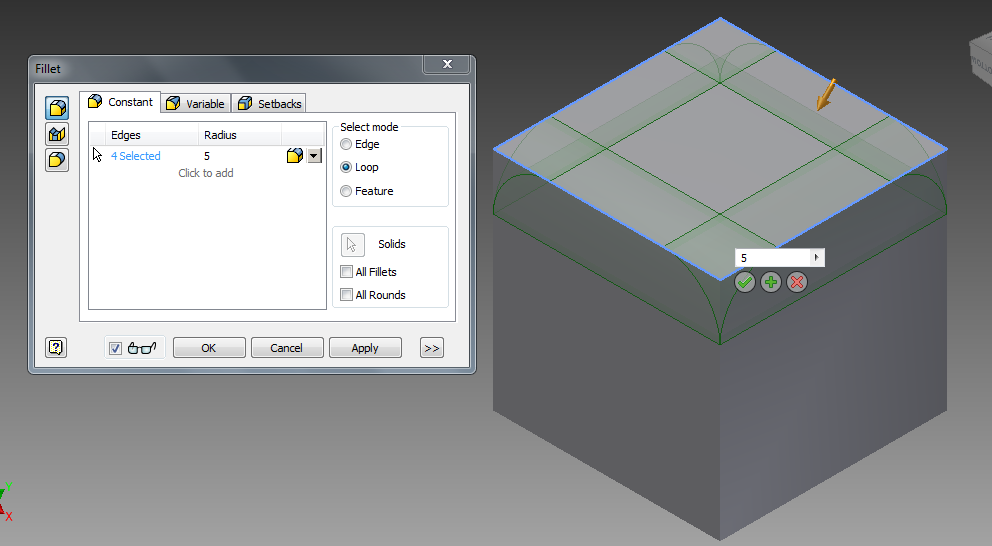

   b. Loop
      Membuat bagian satu sisi menjadi cembung atau cekung.

Hasilnya :

    c. Feature
       Membuat semua sisi menjadi cembung atau cekung

Hasilnya

Chamfer berfungsi untuk membuat pertemuan antara 2 garis menjadi miring dengan spesifikasi tertentu.
Langkah menggunakan Chamfer :
1. Klik icon Chamfer, lalu akan tampil jendela seperti dibawah ini :

2. Chamfer juga memilki 3 mode :
     a. Distance
        Kita mengatur kemiringan dengan jarak yang sama

Contoh :

Hasilnya :

        b. Distance and Angle
            Dapat mengatur kemiringan dengan menggunakan jarak dan sudut .

Contoh :

Hasilnya :

      c. Two Distance
              Membuat kemiringan pada sebuah objek dengan mengatur kedua jarak pada setiap sisi.

Contoh :

Hasilnya :

Lebih jelasnya , saya sudah membuat sebuah Video !
Check This Out !!!


Mudahan Bermanfaat
