1 Tutorial Membut Video Presentasi pada Inventor

     Dalam Tutorial ini kita akan belajar cara membuat Video Presentasi dari sistem perakitan Slider Mekanis yang telah kita buat sebelumnya . Didalam Presentasi panel kita akan mempelajari perintah baru seperti Create View, Tweek Companent, Precise View Rotation , Animate.

Untuk Explosion Method , kita memilih Manual , Ikuti langkah-langkah dibawah ini :
1. Buka Inventor > Klik Icon New  > Pilih Standart(mm).ipn pada jendela klik Open > OK

2. Pada Presentasion Panel > Klik Create View > akan keluar jendela " Select Assembly " > klik Explore Directories > pilih file yang berbentuk Assambly yang ingin kita presentasikan > setelah itu kita pilih ok .

Read More >>

0 Pengenalan Assembly Modelling

Assembly Constraints-Basic

Anda menggunakan assembly constraints untuk menciptakan hubungan parametris antara tiap komponen dalam tiap assembly. Sebagai mana anda menggunakan 2D konstrain untuk mengontrol geometri 2D anda menggunakan 3D assembly constrain dalam sebuah assembly untuk mengatur posisi sebuah komponen  dalam hubungannya dengan komponen yang lain. Basic assembly constrain terdiri dari empat macam yang akan dijelaskan sebagai berikut :

Mate/Flush Constraint : digunakan untuk meluruskan part feature seperti permukaan rusuk atau sumbu suatu part ke part yang lain.

Angle Constraint : digunakan untuk memberikan sudut antara dua buah part bisa diaplikasikan ke permukaan datar, garis rusuk yang datar atau sumbu-sumbu.

Read More >>

0 Tutorial Fitur Rectangular Patern dan circular patern Pada Inventor

Perintah Rectangular Patern pada inventor sebenarnya sama dengan  AutoCAD yang digunakan untuk menggandakan objek dengan pola matrik (baris dan kolom)
Saya akan memberikan Penjelasan gimana cara menggunakan Rectangular

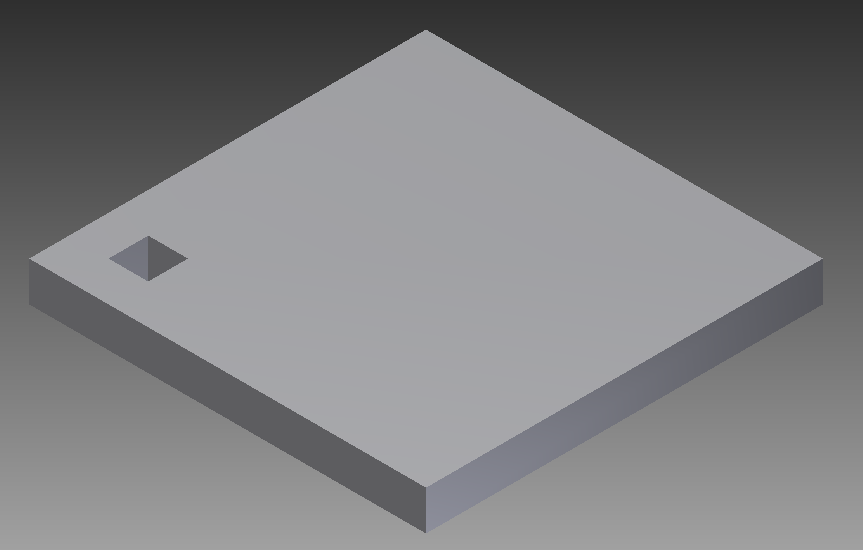

1. Pertama kita buat Bangun seperti dibawah ini :

2. Setelah itu , Kita akan Memperbanyak bangun yang bolong tersebut menjadi banyak , kita dapat menggunakan Fitur Rectangular , Klik Icon Rectangular Setelah itu akan keluar Table seperti dibawah Ini :

==> Pertama kita harus mengklik Feature yang berfungsi untuk memilih objeck yang kita ingin gandakan.'

Read More >>

0 Tutorial fitur Mirror Inventor

Fitur Mirror

Fitur mirror akan mengopi suatu fitur solid dengan prinsip cermin. Dibutuhkan sebuah bidang/plane sebagai cermin.

Read More >>

0 Tutorial fitur Hole Inventor

Hole adalah fitur untuk membuat lubang pada suatu komponen solid . Bentuk lubang ada 4 jenis yaitu
1. Drilled

Read More >>

0 Tutorial Fitur Chamfer dan Fillet pada Inventor

Fillet berfungsi untuk membuat pertemuan antara 2 garis (line) atau busur (arc) menjadi cembung atau cekung.
Langkah-langkah dalam menggunakan Fitur Fillet

1. Klik icon Fillet , lalu akan tampil jendela

Read More >>

0 Tutorial WorkPlane Inventor

           Plane adalah dasar atau tempat untuk membuat sketch pada inventor .Plane ini sangat penting untuk kita menggambar pada inventor . Di Inventor memiliki Plane Origin yaitu YZ plane , XY plane dan XZ Plane.

Read More >>

0 Tutorial Fitur Solid Revolve

Disini saya akan menjelaskan cara dan fungsi Fitur Revolve pada Inventor . Dengan Fitur Revolve kita dapat membentuk benda solid dengan cara memutarnya pada suatu titik sumbu.

Berikut adalah langkah-langkah fitur Revolve pada Inventor !!!

1. Buat Sketch pada YZ plane

Read More >>

0 Tutorial Fitur Solid Sweep

Hy kawan-kawan !!!

Mudah-mudahan dalam keadaan sehat selalu

Langsung saja !!!

    Dalam tutorial ini saya akan membahas tentang Fitur Solid Sweep . Sweep berguna untuk menggambungkan dua buah objek menjadi satu dengan tampilan tiga Dimensi atau membuat sebuah solid dengan cara Profile yang ditunjukkan sebuah lintasan dimana profile dan path harus pada posisi tegak .Sweep dapat digunakn untuk menggambar pipa , silinder , dll

Read More >>

0 Extrude pada Invertor

Hy kawan-kawan ,

Mudahan kawan-kawan dalam keadaan baik dan sehat selalu ..

Disini saya akan menjelaskan fungsi dari Extrude pada Inventor 2011.

Fungsi Extrude pada Inventor  adalah membuat object dari 2 Dimensi menjadi object 3 Dimensi . Fungsi Extrude pada Inventor sama seperti pada Autocad , tetapi pada Inventor terdapat kelebihan yaitu apabila terjadi kesalahan ukuran dan bentuk object yang kita gambar dapat melakukan pengeditan pada gambar yang telah kita buat walaupun gambarnya telah kita Extrude.

langkah  melakukan fungsi Extrude pada Inventor :
1. seperti biasa gambar objek 2D pada sketch.
2. kemudian klik finish
3. maka akan muncul pada menu model dan pilih Extrude
4. setelah muncul menu berikut pilih ukuran yang        diinginkan
5. dan terakhir klik "ok"

gampangkan , kalau mau mencoba pasti bisa ..

Lebih jelasnya , langsung aja , Video tutorial gimana sih memakai fungsi extrude pada Inventor..

Video Fungsi Extrude Pada Inventor

0 Toolbar Constrain pada Inventor 2011

Hy kawan -kawan  !!!

 Mudahan dalam keadaan baik semua .

Sekarang saya akan menjelaskan fungsi dan cara menggunakan icon-icon pada toollbar constrain .

Mudahan dapat bermanfaat bagi kawan-kawan ..

Toolbar Pada Constrains

Langsung saja !!

Read More >>

0 Tutorial Pengenalan Awal dan Cara Membuat Part Pada Inventor 2011

Hy kawan -kawan ...

Datang lagi di Blog sederhana ini ..

Bagi para pemula , seperti saya !!!

Disini saya ingin menyampaikan , cara membuat Part pada Inventor 2011...

Mudahan dapat berguna bagi kawan-kawan yang ingin belajar !!!

Selamat belajar !!!

Langsung Saja !!!

Langkah-langkah :

1.  Harus memiliki Software Autodesk Inventor 2011 atau yang versi lain .

2. Setelah kawan-kawan memiliki software tersebut , langsung saja Operasikan software tersebut .

3. Open Autodesk Inventor 2011

Read More >>

1 Pengenalan Autodesk Inventor

Autodesk Inventor

Autodesk salah satu produk dari Autodesk Corp. yang di peruntukkan untuk engineering design dan drawing . Autodesk Inventor merupakan produk dari CAD setelah Autocad dan Autodesk Mechanical Desktop.

Autodesk Inventor memiliki beberapa kelebihan dari Pada Autocad sehingga memudahkan Drafter dalam design  serta tampilan yang lebih menarik dan real .

Keunggulan Autodesk Inventor adalah :

1. Memiliki kemampuan Parametic Solid Modeling , yaitu kemampuan untuk melakukan design serta pengeditan dalam bentuk solid model dengan data yang telah tersimpan dalam data base. Dengan adannya kemampuan tersebut drafter/engineer dapat merevisi atau memodivikasi design yang ada tampa harus mendesign ulang sebagian atau seluruhnya .

2. Memiliki kemampuan Animation , yaitu kemampuan untuk menganimasikan suatu file assembly mengenai jalannya suatu alat yang telah di assembly dan dapat disimpan dalam file AVI.

3. Memiliki kemampuan Automatic Create Technical 2D drawing serta bill of material dan tampilan shading dan rendering pada layout.

4. Adaftive yaitu kemampuan untuk menganalisa gesekan dari animasi suatu alat serta dapat menyesuaikan dengan sendirinya .

5. Material atau bahan yang memberikan tampilan suatu part nampak lebih nyata.

6. Kapasitas file lebih kecil.

   Itulah sebagian keuntungan yang dimiliki Autodesk Inventor.
