0 Tutorial Fitur Solid Sweep

Hy kawan-kawan !!!

Mudah-mudahan dalam keadaan sehat selalu

Langsung saja !!!

    Dalam tutorial ini saya akan membahas tentang Fitur Solid Sweep . Sweep berguna untuk menggambungkan dua buah objek menjadi satu dengan tampilan tiga Dimensi atau membuat sebuah solid dengan cara Profile yang ditunjukkan sebuah lintasan dimana profile dan path harus pada posisi tegak .Sweep dapat digunakn untuk menggambar pipa , silinder , dll

Langkah-langkah menggunakan fitur solid sweep :

1. Buat Sketch baru pada XY plane

2. Buat Sebuah skecth lintasan , seperti contoh seperti dibawah ini :



     Klik Finish Sketch jika sudah selesai .

3. Buat Sketch baru lagi pada YZ plane , setelah itu buat lingkaran dengan diameter : 400 , setelah itu klik  Finish Sketch

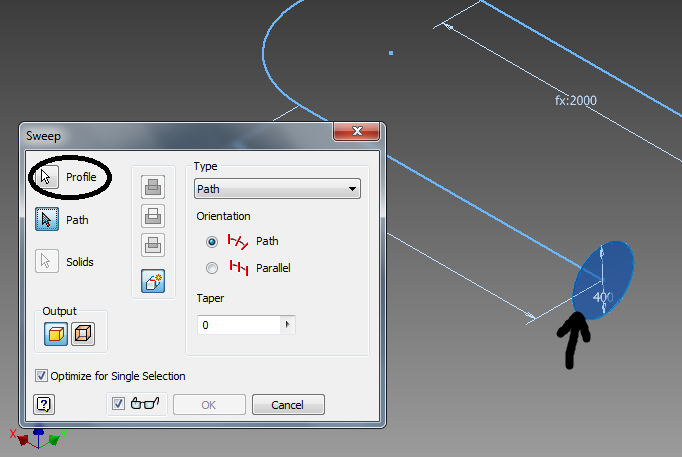

4. Kemudian Klik Fitur Sweep , maka akan keluar table seperti dibawah ini :

Klik Profile pada lingkaran , setelah itu klik Pathnya pada jalur yang kita telah buat , setelah itu klik OK

5. Hasilnya :

Lebih Jelasnya Lihat Video di bawah Ini :
Semoga bermanfaat !!!

)
